ZMQM氣動薄膜切斷閥

您的位置:閥門 - 切斷閥 - ZMQM氣動薄膜切斷閥 更新時間:2024-11-01 08:11:28

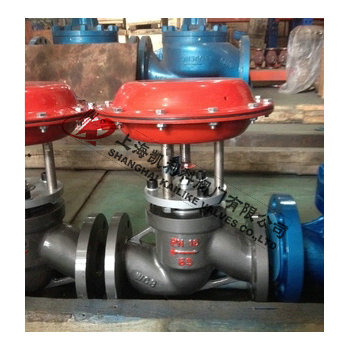

ZMQM氣動薄膜切斷閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:ZMQM氣動薄膜切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    ZMQM氣動薄膜切斷閥ZMQM氣動薄膜切斷閥

    ZMQM氣動薄膜切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、液位等工藝參數自動控制。Z

    產品名稱: 氣動薄膜切斷閥 產品型號: ZMQM
    公稱通徑: DN25~DN200 結構形式: 氣動薄膜套筒式
    工作壓力: 2.5MPa~4.0MPa 連接方式: 法蘭
    適用溫度: -40ºC~+80ºC 驅動方式: 氣動
    閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 煤氣、燃?xì)?、液氨、氧氣、氣體、液體等 生產廠家: 上海凱利科閥門有限公司

    產品說明

    ZMQM氣動薄膜切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、液位等工藝參數自動控制。ZMQM氣動薄膜切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。氣動套筒切斷閥產品公稱壓力等級有PN10、16、40、46四種,公稱口徑范圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為IV級或VI級。流量特性為快開。

    結構特點

    (1)氣動薄膜切斷閥采用多彈簧執行機構與調節機構用三根立相連,整個高度可減小約30%,重量可減輕約30%。
    (2)閥體按流體力學原理設計成等截面低流阻流道,額定流量系統數增大30%。
    (3)閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為質材料制作,關閉進密封性能優良。
    (4)平衡型閥內件,提高了切斷閥的許用壓差。.

    技術參數

    公稱通徑 20 25 32 40 50 65 80 100 125 150 200
    額定流量系數Kv 8 11 20 30 48 75 120 190 300 480 760
    額定行程mm 8 12 20 25 40 60
    有效面積cm2 100 200 400 600 1000
    允許泄
    露量
    硬密封 一般:10-4 × 閥額定容量;嚴密型:套筒 5X10-6 × 閥額定容量
    軟密封 VI 級
    允許壓差MPa ≤ 公稱壓力
    信號壓力KPa 0 ~ 250
    閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
    壓蓋型式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
    閥芯形式 套筒閥芯
    流量特性 快開特性

    零件材料

    1 閥體 WCB 304 316 316L
    2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
    3 套筒 304 304 316 316L
    4 閥芯 304 304 316 316L
    5 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
    6 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
    7 閥蓋支架 WCB 304 316 316L
    8 填料壓蓋 304 304 316 316L
    9 閥桿 304 304 316 316L
    10 指示盤 鋁片
    11 標尺 鋁片
    12 執行器 缸體:碳鋼、膜片:丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

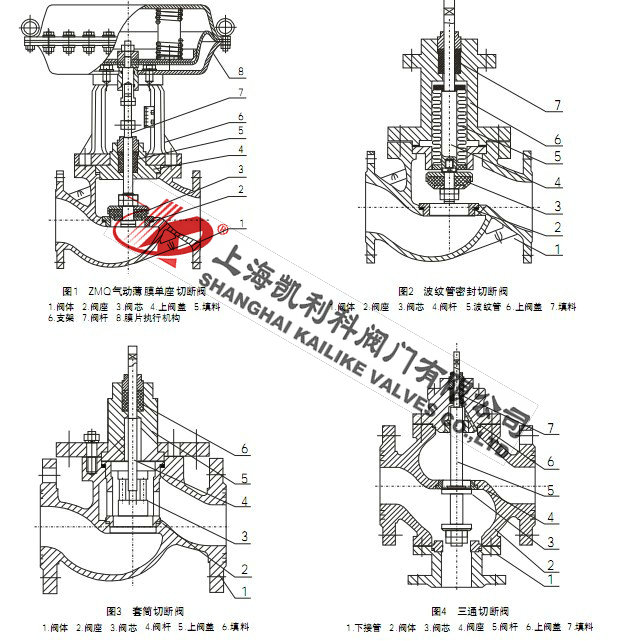

    外形分析圖

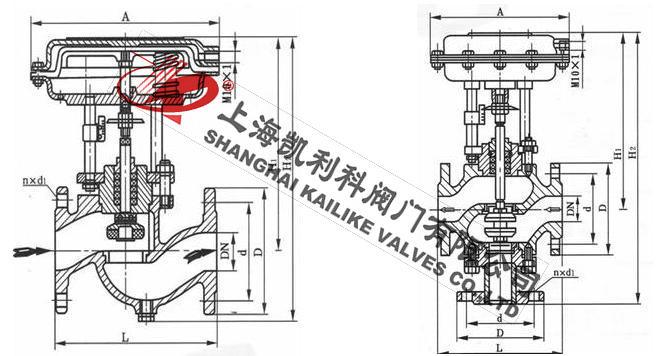

    外形結構圖

    主要外形尺寸

    公稱通經 20 25 32 40 50 65 80 100 125 150 200
    A 196 232 308 394 498
    L PN16 150 160 180 200 230 290 310 350 400 480 600
    H 340 345 370 380 390 475 490 500 765 825 927
    H1 53 58 70 75 83 93 100 110 125 143 170
    重量 標準型 10 12 15 18 23 35 45 60 75 90 120

    聲明:【ZMQM氣動薄膜切斷閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的ZMQM氣動薄膜切斷閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!
